HORN SPEAKER　(3DPOINT Sound Source）AUDIO010

音響特性（出力波形）一覧

チャンネルデバイダー　dBx 分割帯域
　　　　　GFイコライザー 調整量

チャンネルデバイダー 分割帯域
（当試聴室内）GFイコライザー調整量

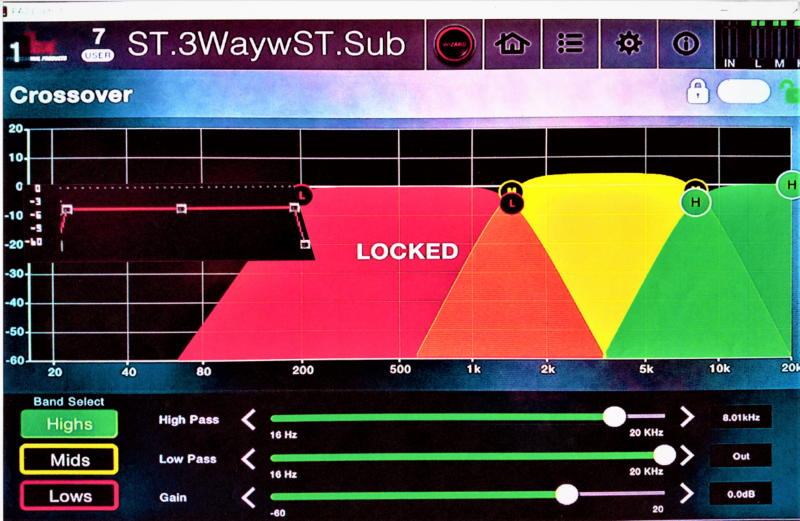

　　　　　    dBx PA2,260 帯域分割画像

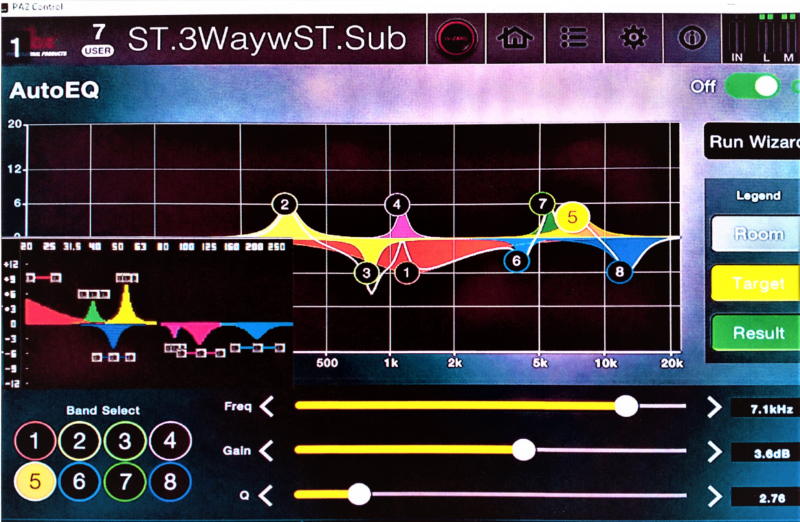

　　            dBx PA2,260GFイコライザー画像






音声出力　オシロスコープ画像

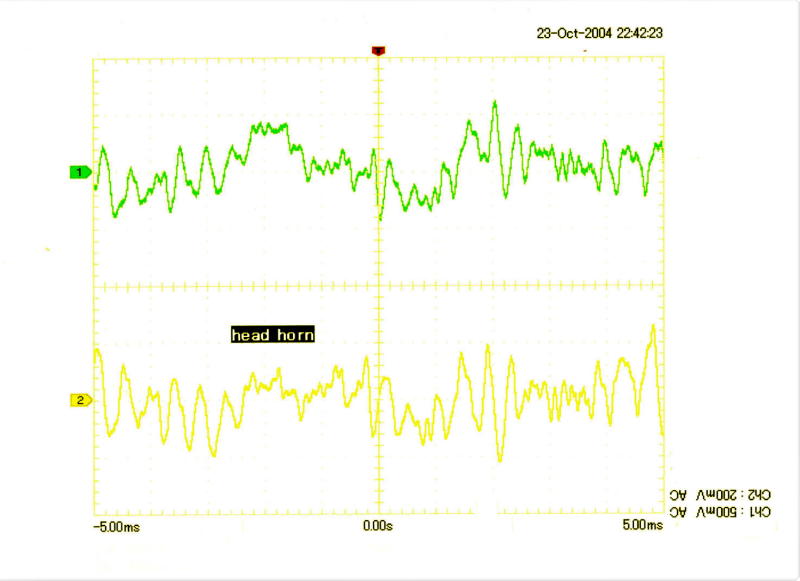

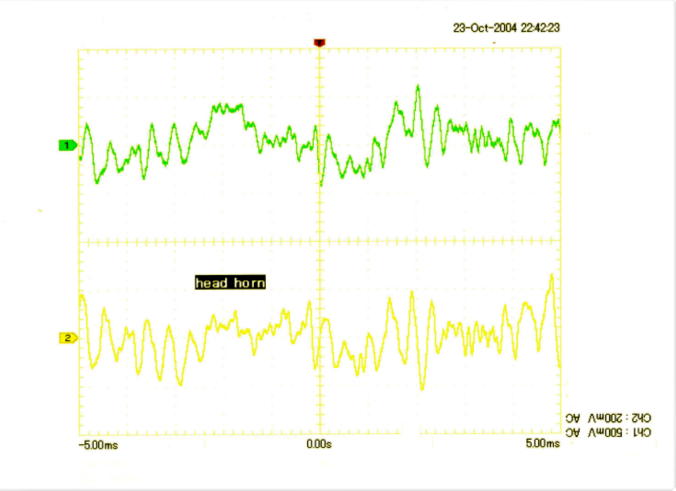

☆音声出力、オシロスコープ画像比較!!




同一入力を、TMKR−5500と,ヘッドホン　STAX SR-202に入力し,出力音声を,マイク2本
(dBx,RTA)を通して、オシロスコープKENWOOD　PCS-3200へ,各チャンネル入力したもの
をPCの同一画面で⇒１緑色線　TMKR-5500と⇒2黄色線　SR-202を表示した画像。

振動板1枚のSR-202と,TMKR-5500の４枚のダイヤフラムが,大きな位相の遅延も無く、
 画期的（点音源）画像を出力している。よく見ると、UHFユニットの位相が、-180°かもしれない事も見て取れる。
